Analisador de vibração portátil

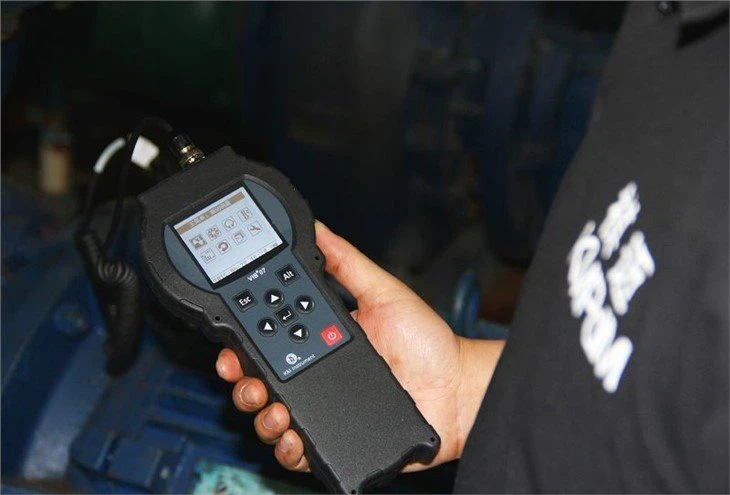

Analisador de vibração portátil VIB07

Coletor de dados de tendências de condição da máquina

O analisador de vibração portátil VIB07 torna a máquina mais suave

Coleta de dados e tendências baseadas em rota

O analisador de vibração portátil VIB07 é uma ferramenta de avaliação de condição de máquina compacta, multi-funcional e fácil de operar e um coletor de dados. As iniciativas de manutenção preditiva, TPM e RBM podem empregar o analisador de vibração VIBT07 e o CM{{3 }}Tendência do software de análise e tendências da condição da máquina como o sistema ideal para o seu programa. É adequado para o operador medir e registrar o status do equipamento, encontrar condições anormais e fazer diagnóstico de falhas e monitoramento de tendências.

Crie o valor da manutenção

O analisador de vibração portátil VIB07 possui tecnologia avançada, baseada na experiência de vibração e necessidades realistas no chão de fábrica. Sua característica de monitoramento de espectro múltiplo de parâmetros e velocidade de resposta sensível pode mostrar exatamente as características de vibração da máquina. Cada parâmetro de medição é claro, consistente, simples e fácil de entender.

O Modo de CBM

VIB07 Handheld Vibration Analyzer easy to operate. The ergonomic design includes the human-machine interface in a hand held case with a brightly lit LCD display. The measurements are gotten through very simple keystrokes and display icons. The fluorescent keys enable its use in dark areas. The lithium-ion battery is rated for >30 horas de uso contínuo com carga completa. O dispositivo está disponível em vários idiomas.

VIB07 Visão geral

O analisador de vibração portátil VIB07 mede vários valores de vibração total, saúde do rolamento e temperatura do rolamento. Abrange faixas de baixa, média e alta frequência, com o recurso adicional de demodulação de envelope. No modo estetoscópio, o som de vibração não filtrado ou filtrado pode ser ouvido pelo usuário para correlação com as leituras de vibração e condição do rolamento. Pode medir diretamente os parâmetros no local. Ele também pode coletar dados com base na rota.

Especificações

Visor: LCD monocromático, 160x160 pixels, luz de fundo brilhante

Sensor

Tipo: Sensor de aceleração, Sensibilidade: 100mv/g

Vibração

Aceleração: 0-50 g Pico（10-12,000Hz）

Velocidade: 0-500mm/s RMS（10~1,000Hz）

Deslocamento::0-5000μmPico-Pico（10~1.000Hz）

Status do rolamento

BG: 0-50 g RMS（1k~12kHz）

BV: 0-500 mm/s RMS（1k~12kHz）

ENV 0-8g RMS（0-1,000Hz）,Filtro:（1-20kHz）Unidades m/s2,g,mm/s,ips,um,mil

Digite RMS,P,P-PPrecisão mais /-3 por cento

Alarme

Construído-no nível de vibração do equipamento padrão ISO10816-3

Padrão de classificação de experiência de estado de rolamento integrado-

FFT Spectra: 800 linhas; Janela de Hanning; Médias: 4

Velocidade de baixa frequência: 10-200Hz / 10-400Hz

Velocidade de frequência média: 10-1.600Hz;

Aceleração de alta frequência: 10-8,000Hz, g P

Demodulação:0-1,000Hz (Filtro 1k-20kHz) g P

Temperatura

Faixa de temperatura: -20-120 graus

Precisão: ±2 graus; Resolução: 1 grau ;,Unidades: grau ou℉,Distância até a superfície D:S=8:1

Guia de laser:Vermelho, Laser Classe 2 λ=650nm, Pmax=1mW, IEC60825-1:1993 mais A1:1997 mais A2:2001

Estetoscópio: 48 Ohm, 10Hz-20kHz ou 1k-20kHz Comutável; Volume ajustável

Armazenamento: Flash 8M

Comunicação: conector USB-LEMO

Power:Lithium-ion 3.6V 3000mAh,Operating time >30 horas contínuas Tempo de recarga 8 horas

Temperatura de operação: -10-50 graus

Tamanho: 20 (L) x 97 (L) x45 (A) (mm)

Peso: 350g (excluindo sensor e cabo)

Gabinete: IP65 Dust-resistente e resistente a respingos-
