Coletor de dados de vibração

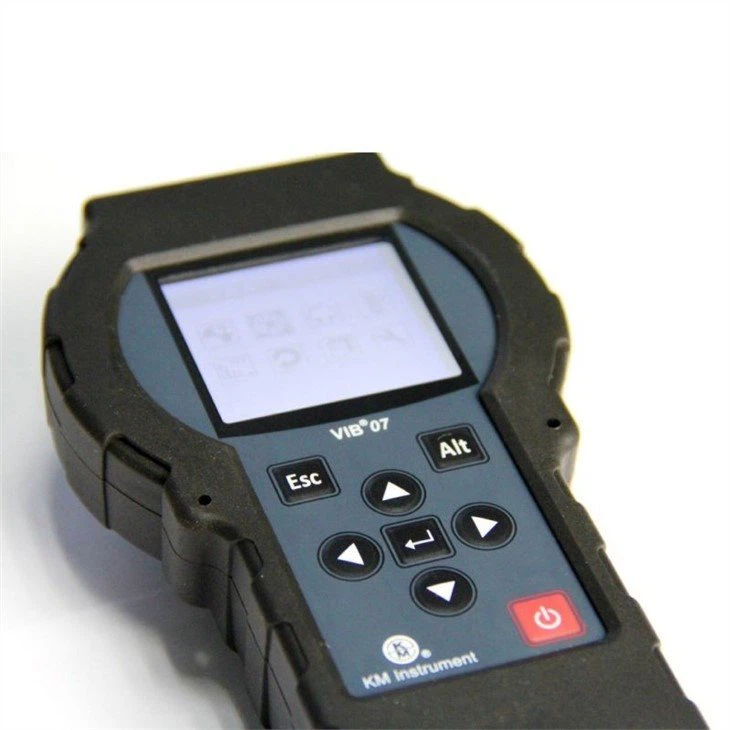

VIB07 Coletor de dados de vibração

Coletor de dados de tendências de condição da máquina

Os melhores coletores de dados de vibração são capazes de armazenar os dados medidos e organizá-los para análises futuras, de modo a gerar tendências para cada máquina. Esses instrumentos também são chamados de coletores de dados.

O coletor de dados de vibração é um instrumento utilizado para medir, armazenar e diagnosticar a vibração gerada por máquinas. Ele usa ferramentas baseadas em FFT para exibir a amplitude de vibração porque varia com a frequência. Seu principal objetivo é identificar e prever falhas em máquinas industriais e as causas das falhas.

Como funciona um coletor de dados de vibração?

Um coletor de dados de vibração é basicamente um computador que registra a vibração através de um ou mais acelerômetros. O movimento de vibração, dentro do acelerômetro, é convertido em uma corrente elétrica proporcional à aceleração. Este sinal é armazenado e processado no computador para exibir sua magnitude versus frequência com algoritmo chamado FFT (Fast Fourier Transform).

Crie o valor da manutenção

VIB07 O coletor de dados de vibração possui tecnologia avançada, baseada na experiência de vibração e necessidades realistas no chão de fábrica. Sua característica de monitoramento de espectro múltiplo de parâmetros e velocidade de resposta sensível pode mostrar exatamente as características de vibração da máquina. Cada parâmetro de medição é claro, consistente, simples e fácil de entender.

O Modo de CBM

VIB07 Vibration data collector easy to operate. The ergonomic design includes the human-machine interface in a hand held case with a brightly lit LCD display. The measurements are gotten through very simple keystrokes and display icons. The fluorescent keys enable its use in dark areas. The lithium-ion battery is rated for >30 horas de uso contínuo com carga completa. O dispositivo está disponível em vários idiomas.

VIB07 Visão geral

O analisador de vibração portátil VIB07 mede vários valores de vibração total, saúde do rolamento e temperatura do rolamento. Abrange faixas de baixa, média e alta frequência, com o recurso adicional de demodulação de envelope. No modo estetoscópio, o som de vibração não filtrado ou filtrado pode ser ouvido pelo usuário para correlação com as leituras de vibração e condição do rolamento. Pode medir diretamente os parâmetros no local. Ele também pode coletar dados com base na rota.

Especificações

Visor: LCD monocromático, 160x160 pixels, luz de fundo brilhante

Sensor

Tipo: Sensor de aceleração, Sensibilidade: 100mv/g

Vibração

Aceleração: 0-50 g Pico（10-12,000Hz）

Velocidade: 0-500mm/s RMS（10~1,000Hz）

Deslocamento::0-5000μmPico-Pico（10~1.000Hz）

Status do rolamento

BG: 0-50 g RMS（1k~12kHz）

BV: 0-500 mm/s RMS（1k~12kHz）

ENV 0-8g RMS（0-1,000Hz）,Filtro:（1-20kHz）Unidades m/s2,g,mm/s,ips,um,mil

Digite RMS,P,P-PPrecisão mais /-3 por cento

Alarme

Construído-no nível de vibração do equipamento padrão ISO10816-3

Padrão de classificação de experiência de estado de rolamento integrado-

FFT Spectra: 800 linhas; Janela de Hanning; Médias: 4

Velocidade de baixa frequência: 10-200Hz / 10-400Hz

Velocidade de frequência média: 10-1.600Hz;

Aceleração de alta frequência: 10-8,000Hz, g P

Demodulação:0-1,000Hz (Filtro 1k-20kHz) g P

Temperatura

Faixa de temperatura: -20-120 graus

Precisão: ±2 graus; Resolução: 1 grau ;,Unidades: grau ou℉,Distância até a superfície D:S=8:1

Guia de laser:Vermelho, Laser Classe 2 λ=650nm, Pmax=1mW, IEC60825-1:1993 mais A1:1997 mais A2:2001

Estetoscópio: 48 Ohm, 10Hz-20kHz ou 1k-20kHz Comutável; Volume ajustável

Armazenamento: Flash 8M

Comunicação: conector USB-LEMO

Power:Lithium-ion 3.6V 3000mAh,Operating time >30 horas contínuas Tempo de recarga 8 horas

Temperatura de operação: -10-50 graus

Tamanho: 220 (L) x 97 (L) x45 (A) (mm)

Peso: 350g (excluindo sensor e cabo)

Gabinete: IP65 Dust-resistente e resistente a respingos-
